La norme CEI / CISPR 32, EN 55032 (Compatibilité électromagnétique des équipements multimédias - Exigences en matière d'émissions) concerne: Les émissions conduites et rayonnées de signaux dans la gamme de fréquences de 9 kHz à 400 GHz. CISPR 32 a remplacé CISPR 13 et le populaire CISPR 22 en mars 2017.
Applicabilité .
Établir des exigences qui assurent un niveau adéquat de protection du spectre radioélectrique, permettant aux services radio de fonctionner comme prévu dans la gamme de fréquences 9 kHz à 400 GHz.
Spécifier des procédures pour assurer la reproductibilité des mesures et la répétabilité des résultats.
Le CISPR 32 est souvent référencé par d'autres normes de produits et de familles de produits, en dehors du champ d'application défini ci-dessus.
Classification.
Il existe deux classes d'équipements informatiques (ITE) définies dans CISPR 32 :
Classe A (limites d'émission plus élevées, industrielles): les appareils doivent avoir des émissions inférieures aux limites de la classe A, mais les émissions dépassent les limites des appareils de classe B.
Les appareils de classe A doivent avoir un avertissement dans leur manuel (par est un appareil de classe A. Cet appareil peut provoquer des interférences radio dans les zones résidentielles; dans ce cas, l'opérateur peut être amené à prendre les mesures appropriées ".).
Classe B (limites d'émission inférieures, commerciales): les appareils doivent avoir des émissions inférieures aux limites de la classe B. Cela s'applique aux appareils qui sont utilisés dans un environnement résiduel et domestique. En d'autres termes: des appareils commerciaux. Par exemple:
Aucun emplacement permanent (par exemple, appareils alimentés par batterie)
Équipement terminal de télécommunication
Ordinateur personnel
Limites.

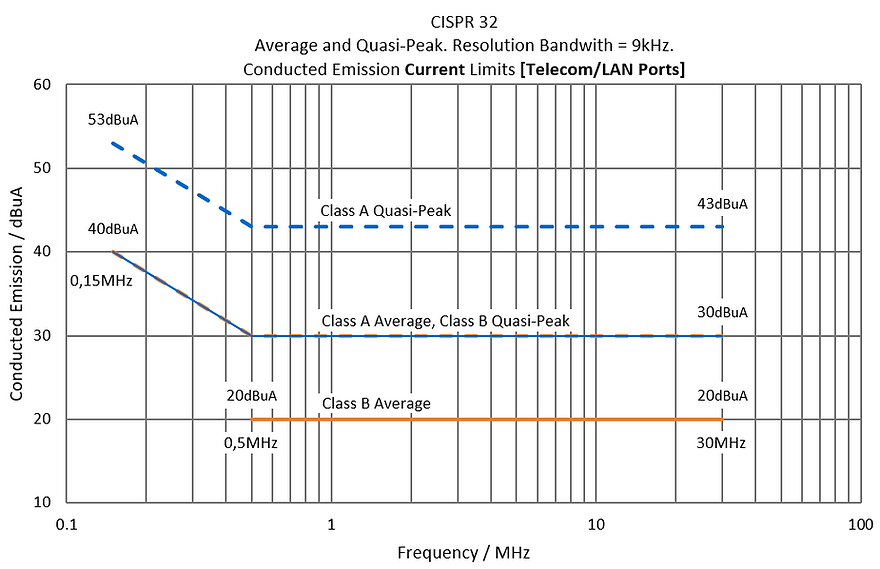

Il existe des limites pour les émissions conduites et rayonnées spécifiées dans CISPR 32. Vous pouvez les trouver dans les images ci-dessous. Les limites de quasi-crête ET de moyenne ne doivent pas être dépassées respectivement par les appareils de classe A (bleu) ou de classe B (orange).
Nous avons également ajouté les limites d'émission rayonnée pour une distance de mesure de 3 m, qui sont en général 20 * 10 log (10 m / 3 m) = 10,5 dB plus élevées que les limites spécifiées pour une distance de 10 m. Si vous mesurez à 1 m de distance (1 m de distance entre l'équipement sous test (EUT) et l'antenne), les limites sont de 20 * 10log (10 m / 1 m) = 20 dB de plus que les limites de 10 m.
